GPS мониторинг сельхозтехники и тракторов: комплексный контроль полей, топлива и комбайнов

Агропромышленный сектор функционирует в условиях предельно сжатых агротехнических сроков и постоянного роста эксплуатационных издержек. В этих реалиях комплексный мониторинг сельхозтехники и тракторов становится главным условием сохранения рентабельности растениеводства. Сезон активных полевых работ скоротечен: малейшая несогласованность действий механизаторов, неточный расчет фактически обработанных площадей или бесконтрольное расходование горючего напрямую снижают итоговую рентабельность растениеводства. Списание горюче-смазочных материалов по усредненным теоретическим нормам, хаотичные развороты техники с задвоенным внесением дорогостоящих семян и удобрений, а также скрытые сливы горючего на краях оврагов способны лишить агропредприятие до четверти расчетной прибыли еще до момента сбора урожая.

Классические автомобильные трекеры оказываются бесполезными в полях: они фиксируют лишь линейный пробег по спидометру, который не дает главному агроному и руководителю объективной информации о реальном объеме выполненных технологических операций. Для наведения сквозной производственной дисциплины и защиты ресурсов необходима профессиональная система мониторинга сельхозтехники и тракторов, способная учитывать ширину захвата агрегатов, положение навески, качество проходов и специфику работы мобильных бригад непосредственно на пашне.

Скрытые потери агропредприятий: где теряется маржинальность в полях

В отличие от магистральных автоперевозок, где маршрут движения строго ограничен автодорогами общего пользования, тракторы и комбайны перемещаются по обширным открытым территориям. Комплексный мониторинг сельскохозяйственной техники решает здесь принципиально иные задачи: фиксацию обработанной площади в гектарах, исключение холостых проходов и предотвращение сливов топлива на отдаленных массивах. Отсутствие постоянного инструментального надзора формирует серую зону, в которой производственные издержки хозяйства бесконтрольно растут из-за человеческого фактора.

Несанкционированная обработка сторонних участков («левые» калымы)

Распространенная практика в период посевной и уборочной кампаний — использование корпоративной техники для выполнения частных заказов на соседних землях. Механизатор, завершив дневную смену или воспользовавшись отсутствием контроля в ночное время, перегоняет энергонасыщенный трактор на участок стороннего фермера. В результате агропредприятие оплачивает износ дорогостоящих узлов, преждевременную амортизацию рабочих органов почвообрабатывающих орудий и сотни литров солярки, а чистую выручку за вспашку забирает исполнитель.

Перерасход семян, удобрений и СЗР из-за огрехов и перекрытий

Качество работы механизатора непосредственно определяет будущую биологическую урожайность. Без систем курсоуказания и координатной телеметрии проходы агрегатов осуществляются «на глаз». Это неизбежно порождает два критических дефекта:

• Широкие перекрытия смежных полос: приводят к повторному внесению семян и агрохимии на одну и ту же площадь. Перерасход посевного фонда и минеральных удобрений достигает 10–15%, а избыточная концентрация химикатов угнетает всходы культурных растений.
• Пропуски и огрехи: необработанные клинья и полосы становятся очагами быстрого размножения сорной растительности и вредителей. В фазе уборки эти полосы снижают общую сортность зерна из-за повышенной засоренности бункерной массы.

Хищения урожая при уборке: перегрузка зерна в сторонний транспорт

Период уборочной страды характеризуется максимальной интенсивностью перемещения материальных ценностей. Намолоченное зерно из бункера комбайна должно перегружаться исключительно в прикрепленные бортовые самосвалы хозяйства или специальные накопительные бункеры-перегрузчики. В условиях слабой координации комбайнеры практикуют остановку на дальней кромке поля и выгрузку бункера через шнек в прибывший сторонний грузовик. Потери зерна от таких махинаций способны нивелировать годовую прибыль агропредприятия всего за несколько дней жатвы.

Манипуляции с горючим: сливы через обратку и приписки моточасов

Сельскохозяйственная техника потребляет колоссальные объемы дизельного топлива. В условиях списания по нормативным таблицам (например, «35 литров на физический час работы») механизаторы намеренно занижают передачу, затягивают время обработки и имитируют тяжелую нагрузку. Излишки топлива регулярно сливаются через сливные пробки, фильтры-отстойники или врезки в магистраль обратного слива непосредственно в лесополосах, после чего вывозятся на личном транспорте.

Как устроен специализированный мониторинг сельхозтехники и тракторов

Построение надежной инфраструктуры мониторинга сельхозтехники кардинально отличается от контроля городского транспорта. Специализированный комплекс ГЛОНАСС для сельхозтехники проектируется для экстремальных нагрузок: мелкодисперсная почвенная пыль, постоянные вибрации при культивации пахоты, мойка струями воды под высоким давлением и отсутствие стабильного радиопокрытия требуют профессионального аппаратного комплекса.

Защищенные телематические терминалы и функция «черного ящика»

Основой бортового комплекса выступает промышленный навигационный терминал, выполненный в герметичном корпусе со степенью защиты не ниже IP67/IP68. Внутренние электронные платы покрываются многослойным защитным компаундом, предотвращающим окисление дорожек и отпайку компонентов при вибрациях. Терминал оснащается специализированным источником питания с диапазоном входного напряжения от 9 до 50 Вольт, устойчивым к броскам напряжения при запуске мощных стартеров.

Ключевая аппаратная функция для работы в степных и отдаленных массивах — энергонезависимая флеш-память («черный ящик»). При выходе трактора в слепую зону, где сотовая связь полностью отсутствует, прибор продолжает непрерывно накапливать координаты, показания датчиков уровня топлива, частоту вращения двигателя и статус навесных агрегатов (до 50 000 и более записей). Как только техника возвращается в зону приема GSM или подъезжает к полевому стану с установленной точкой сбора данных, весь накопленный массив автоматически передается на сервер без потери хронологии.

Контроль прицепных и навесных агрегатов: датчики положения и давления

Чтобы программный комплекс мог точно определить, когда трактор выполняет полезную технологическую операцию, а когда просто перемещается с одного участка на другой, задействуются специализированные датчики механизмов:

• Датчики угла наклона навески: устанавливаются на подвижные элементы трехточечной навесной системы. Сенсор с точностью до градуса определяет подъем орудия в транспортное положение и опускание в рабочее состояние при заглублении рабочих органов в грунт.
• Датчики давления в гидросистеме: фиксируют рост давления в гидравлических контурах при переводе прицепных дискаторов или глубокорыхлителей в рабочую фазу.
• Индуктивные датчики вала отбора мощности (ВОМ): отслеживают передачу крутящего момента на активные агрегаты (роторные косилки, пресс-подборщики, разбрасыватели удобрений, опрыскиватели).

Бесконтактное подключение к CAN-шине без потери гарантии

Современные энергонасыщенные тракторы и комбайны оснащаются развитой бортовой цифровой электроникой (стандарт SAE J1939 / ISOBUS). Для считывания внутренних параметров двигателя и трансмиссии интеграторы используют индуктивные бесконтактные считыватели (CAN-крокодилы). Монтаж такого устройства осуществляется поверх штатной изоляции проводов CAN-шины без физического врезания в медную жилу. Это полностью исключает искажение заводских сигналов и сохраняет официальную гарантию дилерского центра на дорогостоящую технику.

Архитектура сбора телеметрических данных в полевых условиях

Наглядная архитектурная модель демонстрирует, как первичные сенсоры полевой техники объединяются через бортовой контроллер в непрерывный цифровой поток для диспетчеров и руководства хозяйства:

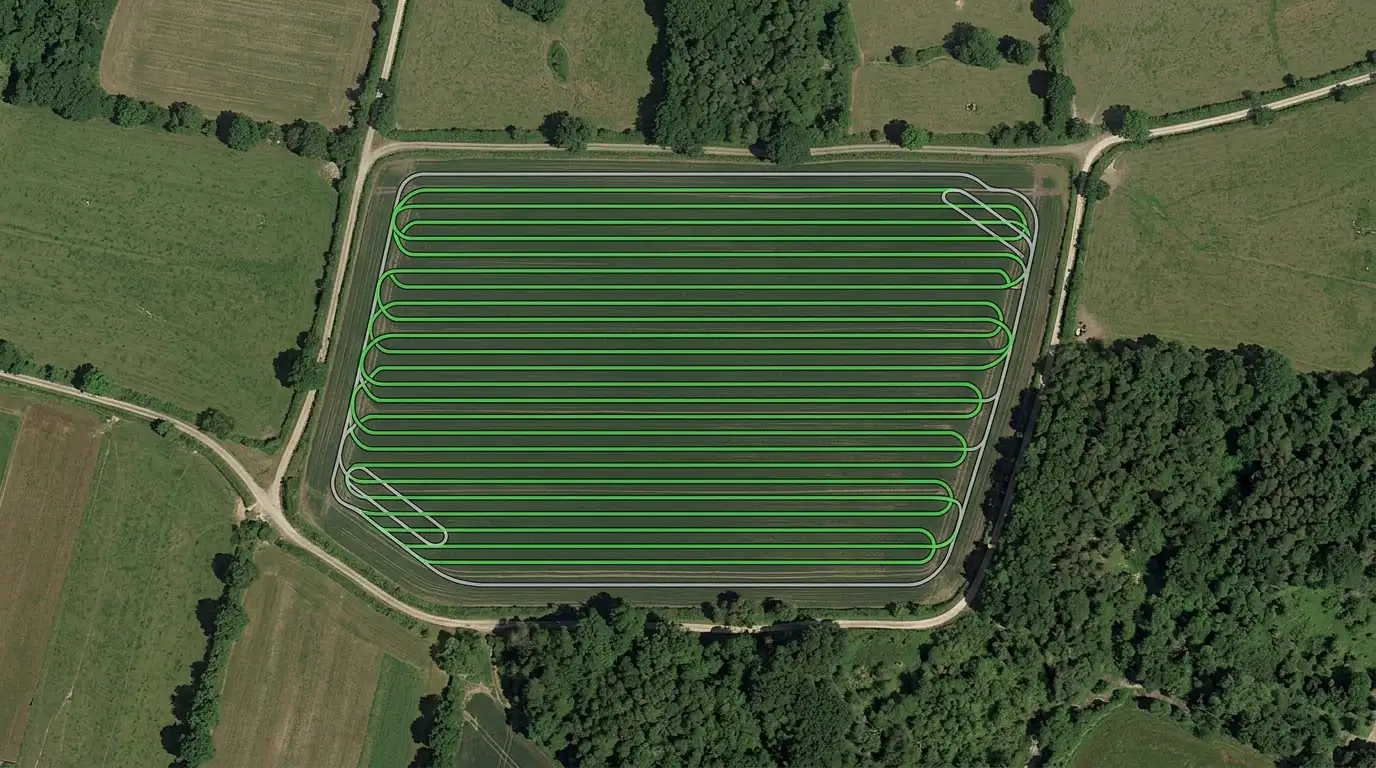

Алгоритмический учет обработанной площади: разделение полезной работы и перегонов

Одной из ключевых причин раздувания фонда оплаты труда в агропредприятиях является списание выработки по общей площади «брутто». Традиционно учетчик или бригадир умножает пройденный километраж трактора на паспортную ширину сеялки или плуга. При таком подходе агропредприятие оплачивает все холостые петли, объезды препятствий и переезды по полевым дорогам как полноценную технологическую работу.

Исключение разворотов, технологических дорог и холостых перегонов

В современных телематических системах вычисление полезной площади выполняется алгоритмически. Система сопоставляет параметры движения и сигналы навесных датчиков:

1. Точные географические координаты трекера и технологическую скорость перемещения машины.
2. Физическую ширину захвата агрегата, внесенную в учетную карточку наряда.
3. Дискретный сигнал с датчика заглубления навески или давления в гидросистеме.

Как только трактор доходит до края загонки и механизатор поднимает плуг гидросистемой для разворота, фиксация полезной работы приостанавливается. Высокоточный мониторинг тракторов в связке с навесными орудиями позволяет платформе GeoStatus реализовать концепцию цветных треков: рабочий проход отображается насыщенным цветным маркером, а холостой разворот на технологической полосе или переезд на соседний массив — нейтральной серой линией. Таким образом, спутниковый мониторинг сельхозтехники дает руководителю кристально чистую цифру реально выполненной полезной работы механизатора.

Привязка к кадастровым границам полей и контроль соблюдения агротехнологий

В систему импортируются точные электронные контуры полей предприятия (векторные полигоны с кадастровыми привязками). Это позволяет автоматически решать комплекс технологических задач:

• Контроль соблюдения границ: при пересечении границы собственного поля и въезде на смежные территории система незамедлительно формирует оповещение об инциденте.
• Контроль технологической скорости: для каждого вида полевых операций задаются жесткие коридоры скоростей (например, для посева пропашных культур — не более 8–10 км/ч, для опрыскивания — не более 12–15 км/ч). Превышение скорости механизатором ведет к неравномерному заделу семян или сносу капель рабочего раствора ветром. Система фиксирует все факты нарушений скоростного режима с привязкой к конкретному механизатору.
• Выявление брака обработки: специализированные агрономические комплексы строят карты перекрытий и огрехов, а данные телематики помогают оперативно установить, какая смена механизатора допустила отклонения от агрорегламента.

Контроль расхода ГСМ в агросекторе: переход на нормирование в литрах на гектар

Попытки контролировать расход топлива тракторов в показателях «литры на 100 километров» абсолютно несостоятельны. Трактор может потратить 100 литров солярки, пройдя всего несколько километров на первой пониженной передаче при глубоком рыхлении переуплотненной почвы, либо израсходовать то же количество топлива при холостом перегоне по ровной грунтовке. Единственным объективным критерием эффективности в растениеводстве является удельный расход горючего: литры на гектар (л/га) для полевых работ и литры в час под полезной нагрузкой для вспомогательных операций.

Тарировка баков сложной геометрии и учет спаренных емкостей

Топливные резервуары тракторов имеют нестандартные геометрические формы с глубокими выемками под карданные валы, ступени кабины или элементы навески. Кроме того, на многих моделях (например, МТЗ-82 или тракторах шарнирно-сочлененной конструкции) устанавливаются спаренные топливные баки, соединенные переливным патрубком.

Для исключения ошибок измерений на каждый бак устанавливается отдельный емкостной датчик уровня топлива (ДУТ), после чего проводится обязательная процедура прецизионной тарировки. В пустые баки мерными порциями (по 10–20 литров) подается дизельное топливо, и каждому значению объема сопоставляется цифровой код датчика. Программный комплекс математически объединяет показания двух ДУТ в единый виртуальный резервуар. Это нивелирует погрешность при естественном перетекании топлива из бака в бак во время движения по неровной пашне.

Сравнение удельного расхода (л/га и л/моточас под нагрузкой)

Объединяя данные емкостных ДУТ и расчет площади полезной выработки, платформа рассчитывает фактический расход горючего на каждый выполненный гектар. Если технологическая карта посева озимых предусматривает расход 7,2 литра на гектар, а у одного из механизаторов датчики показывают 11,8 литра на гектар при идентичной влажности почвы и глубине заделки — это прямой сигнал для технической проверки машины (износ топливных форсунок, забитые фильтры) либо выявления скрытого хищения.

Защита от ложных тревог при работе на сложном рельефе и уклонах

При движении по холмистым полям и преодолении оврагов уровень дизеля в баке непрерывно колеблется, смещаясь к стенкам. Дешевые системы мониторинга воспринимают такие колебания как сливы или ложные заправки, перегружая диспетчера десятками ложных уведомлений. Профессиональные емкостные ДУТ и аналитические модули оснащаются адаптивными цифровыми фильтрами медианного усреднения. Система отфильтровывает кратковременные динамические всплески, фиксируя только устойчивое долговременное изменение объема топлива.

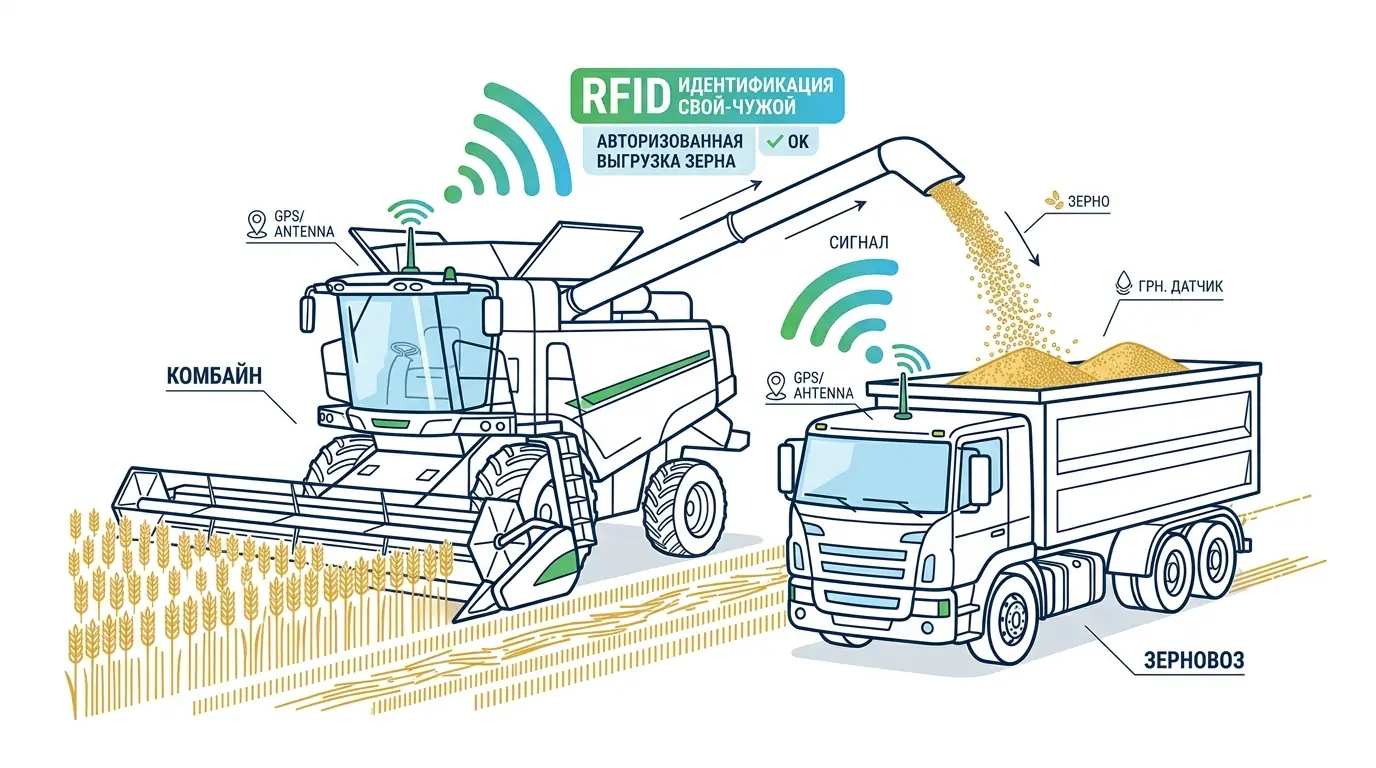

Контроль выгрузки комбайнов: отраслевые решения «Свой-Чужой»

Уборочная кампания требует бесперебойного отвода собранного урожая от комбайнов. Классический визуальный контроль с помощью полевых весовщиков не спасает от сговора между комбайнером и водителем стороннего зерновоза. В практике передовых агрохолдингов для пресечения потерь применяются специализированные аппаратные связки идентификации «Свой-Чужой».

На поворотный выгрузной шнек зерноуборочного комбайна монтируются индуктивный датчик включения привода шнека и высокочастотный считыватель радиометок (RFID или BLE). Все авторизованные транспортные средства хозяйства (собственные грузовики, арендованные самосвалы и тракторные прицепы) оснащаются защищенными метками с индивидуальными цифровыми идентификаторами.

Алгоритм работы системы выглядит следующим образом:

• Комбайн останавливается в поле или продолжает движение параллельно с подъехавшим зерновозом для выгрузки на ходу.
• При включении привода выгрузного шнека считыватель комбайна опрашивает ближнюю зону (радиус 10–15 метров).
• Если в зоне обнаружена авторизованная метка сопровождающего грузовика, выгрузка маркируется в системе как санкционированная. В карточку рейса автоматически записываются: точное время начала и окончания выгрузки, номер комбайна и идентификатор принявшего зерно автомобиля.
• Если выгрузной шнек активирован, но метка авторизованного транспорта не обнаружена (рядом находится сторонний автомобиль без метки либо выгрузка ведется на грунт), система немедленно отправляет тревожный сигнал с координатами в диспетчерский центр и на смартфон руководителя службы безопасности.

Особенности оснащения популярных марок: МТЗ, Кировец, Ростсельмаш, John Deere

Автопарк подавляющего большинства агропредприятий неоднороден. Он включает как проверенную временем классическую технику без встроенной электроники, так и современные компьютеризированные комплексы зарубежного и отечественного производства. Монтаж телематического оборудования имеет выраженную специфику для каждого класса машин:

Классические тракторы МТЗ (Беларус 82.1, 1221)

Техника Минского тракторного завода отличается простотой конструкции и отсутствием цифровых информационных шин. Профессиональная установка ГЛОНАСС на трактор МТЗ имеет свои нюансы, а контроль рабочих параметров реализуется через прямое подключение внешних датчиков:

• Контроль зажигания и оборотов: подключение к клемме «W» генератора для точного считывания оборотов коленчатого вала и отсечения простоев с выключенным мотором.
• Резервуары горючего: установка двух связанных емкостных ДУТ в левый и правый баки трактора МТЗ-82 с обязательной калибровкой для корректного учета перелива.
• Контроль навески: монтаж влагозащищенного концевого выключателя или индуктивного бесконтактного сенсора на механизм подъема задней навески.

Тяжелые шарнирно-сочлененные тракторы Кировец (К-744, К-7М)

Мощные тракторы Петербургского тракторного завода эксплуатируются на самых тяжелых энергоемких работах (вспашка зяби, безотвальное рыхление, дискование стерни). Основные вызовы при оснащении:

• Экстремальные вибрации: монтаж бортового блока выполняется на специальных виброгасящих демпферах, а все кабельные трассы прокладываются в маслобензостойкой термостойкой гофре с фиксацией металлическими скобами через каждые 25–30 см.
• Геометрия баков: топливные емкости Кировцев имеют большой объем (до 800–1000 литров) и протяженность, что требует установки длинных измерительных зондов ДУТ с обязательными пластиковыми центраторами для предотвращения замыкания электродов на внутренние перегородки.

Импортная и современная техника (John Deere, Claas, New Holland, Ростсельмаш)

Современные комбайны (Acros, Torum, Lexion) и тракторы оснащены цифровой шиной стандарта J1939. Подключение к бортовому компьютеру позволяет без установки дополнительных навесных датчиков получать богатый массив диагностической информации: текущий мгновенный расход горючего из блока управления двигателем, температура масла в гидростатической трансмиссии, пробуксовка колес, обороты барабана/ротора и потери зерна за соломотрясом.

Эффективность GPS мониторинга тракторов: сравнение традиционного учета и телематики

Внедрение цифровых инструментов кардинально трансформирует управляемость полевыми процессами. В таблице ниже приведено наглядное сравнение показателей эффективности ручного бумажного учета и специализированного телематического комплекса на сельхозтехнике:

Экономика внедрения: результаты растениеводческого хозяйства на 3 200 га

Для оценки реального экономического эффекта рассмотрим практические результаты агропредприятия, внедрившего профессиональный мониторинг сельхозтехники со следующим составом машинного парка:

• Земельный банк: 3 200 гектаров пашни (яровая пшеница, подсолнечник, ячмень).
• Состав парка: 8 тракторов (5 единиц МТЗ-1221, 3 единицы Кировец К-744) и 3 зерноуборочных комбайна Acros.
• Проблемы до внедрения: расхождения между списанием топлива по путевым листам и расчетными нормами составляли 18–22%; регулярные простои комбайнов в ожидании разгрузки; подозрения в несанкционированном вывозе зерна с дальних клеток.

Пошаговый регламент внедрения телематики в агропарке

Успешный запуск системы мониторинга требует четкой последовательности организационных и технических мероприятий:

Этап 1: Инвентаризация парка и оцифровка контуров полей

Проводится технический аудит всех единиц техники: тип бортовой сети, количество и форма топливных баков, наличие штатных CAN-шин, типы навесного и прицепного оборудования. Параллельно агрономическая служба загружает в программный комплекс электронные карты полей с разделением на рабочие отделения и севообороты.

Этап 2: Монтаж оборудования и высокоточная калибровка

Сертифицированные инженеры выполняют установку бортовых блоков, прокладку защищенных кабельных линий и врезку датчиков уровня топлива. Производится обязательная пошаговая тарировка баков. Разъемы приборов, антенные фидеры и датчики навески пломбируются номерными роторными пломбами с занесением номеров в акт ввода в эксплуатацию.

Этап 3: Обучение диспетчерского состава и запуск мотивации

После завершения монтажа мониторинг сельхозтехники переходит в стадию опытной эксплуатации: диспетчеры, механики и агрономы обучаются работе с аналитическими отчетами (контроль расхода л/га, анализ цветных треков, настройка мгновенных оповещений в мессенджеры). Завершающий шаг — привязка сдельной премиальной части оплаты механизаторов к фактической выработке полезных часов под нагрузкой и отсутствию нарушений скоростного режима.

FAQ: Ответы на частые вопросы главных инженеров и агрономов
