Датчики уровня топлива: виды ДУТ и как выбрать для автопарка

Расходы на горюче-смазочные материалы составляют от 40% до 50% совокупного бюджета содержания коммерческого автопарка и спецтехники. В условиях отсутствия объективного инструментального контроля владельцы бизнеса ежемесячно теряют до 25–30% средств из-за скрытых сливов дизеля, покупки фальшивых чеков на трассе, необоснованного расхода на холостом ходу и манипуляций с одометром. Установка надежного измерительного оборудования — первый и главный шаг к прекращению неконтролируемых убытков. В этом практическом руководстве подробно разобрано, что представляет собой современный датчик уровня топлива (ДУТ), какие виды измерителей представлены на рынке телематики, в чем разница между проводными и беспроводными решениями, как рассчитать погрешность и выполнить профессиональный монтаж оборудования в бак для создания 100% прозрачности логистики.

Оглавление

• Что такое ДУТ (DUT) простыми словами и как он работает?
• Схема телематического контроля: путь данных от бака до диспетчера
• Виды датчиков уровня топлива: классификация и сравнение технологий
  • 1. Емкостные проводные датчики (RS-485 / RS-232)
  • 2. Беспроводные емкостные датчики (Bluetooth Low Energy / BLE)
  • 3. Ультразвуковые накладные датчики (УЗД)
  • 4. Штатные поплавковые (резистивные) датчики
  • 5. Проточные расходомеры топлива (DFM)
• Сравнительная таблица характеристик и точности датчиков
• От чего зависит погрешность датчика и как свести ее к минимуму?
• Правила установки ДУТ в бак: монтаж, пломбирование и тарировка
• Матрица выбора: какой ДУТ подходит для конкретной техники?
• Экономический эффект внедрения в цифрах (B2B-статистика)
• Интеграция ДУТ в единую экосистему телематики предприятия
• Частые вопросы о датчиках уровня топлива (FAQ)

Что такое ДУТ (DUT) простыми словами и как он работает?

ДУТ (датчик уровня топлива, в международной инженерной классификации DUT — Fuel Level Sensor) — это специализированный телематический измерительный прибор погружного или бесконтактного типа, предназначенный для непрерывного высокоточного определения объема горючего в баке подвижного транспорта или стационарного резервуара. Устройство преобразует физический уровень жидкости в калиброванный цифровой сигнал, передает его на бортовой терминал спутникового мониторинга и позволяет программному комплексу в реальном времени фиксировать заправки, рассчитывать удельный расход на 100 км или моточас и пресекать сливы с точностью до 99%.

В отличие от штатных указателей на приборной панели, которые служат лишь для приблизительной ориентации водителя («полбака», «четверть бака»), профессиональный измеритель проектируется для строгого финансового контроля. Он фиксирует колебания объема топлива с точностью до 0,1–0,5 литра, сохраняя работоспособность при экстремальных температурах от -40°C до +80°C, механических ударах и постоянной вибрации дорожного полотна.

Схема телематического контроля: путь данных от бака до диспетчера

Чтобы понять, как измерительное оборудование окупает затраты бизнеса, важно рассмотреть полную аппаратную цепочку сбора данных. Датчик не работает изолированно: он является первичным сенсором в комплексной системе управления флотом.

Виды датчиков уровня топлива: классификация и сравнение технологий

При модернизации парка техники технические специалисты и руководители сталкиваются с широким ассортиментом приборов. Чтобы сделать экономически оправданный выбор, необходимо четко понимать конструктивные различия и эксплуатационные ограничения каждого типа измерителей.

1. Емкостные проводные датчики (RS-485 / RS-232)

Емкостной измеритель погружного типа — это безоговорочный золотой стандарт в системах коммерческого мониторинга транспорта. Конструктивно прибор представляет собой коаксиальный конденсатор, состоящий из двух концентрических трубок из анодированного алюминиевого сплава, разделенных изолирующими центрирующими кольцами.

Принцип работы базируется на изменении электрической емкости между трубками при заполнении межэлектродного пространства жидким углеводородным диэлектриком (дизельным топливом, бензином или керосином). Диэлектрическая проницаемость топлива в среднем составляет 2,0–2,2, тогда как у воздуха она равна единице. По мере заполнения бака емкость конденсатора линейно возрастает. Встроенный в головку датчика микропроцессор преобразует аналоговую емкость в стабильный цифровой код и передает его по защищенному протоколу RS-485.

• Погрешность: в лабораторных условиях составляет до 0,5%, в реальной дорожной эксплуатации — в пределах 1%.
• Преимущества: полное отсутствие трущихся механических узлов, устойчивость к гидроударам и агрессивным присадкам, возможность подрезки трубок под индивидуальную глубину бака (от 15 см до 3–4 метров).
• Ограничения: необходимость сверления бака для монтажа фланца и протяжки экранированного кабеля по всей раме автомобиля до кабины водителя.

2. Беспроводные емкостные датчики (Bluetooth Low Energy / BLE)

Беспроводные приборы сохраняют прецизионный емкостной принцип измерения, но кардинально меняют способ передачи информации и электропитания. В головку измерителя встроен радиочип Bluetooth 4.0/5.0 и специализированная литий-тионилхлоридная батарея (Li-SOCl2) увеличенной емкости.

Информация об объеме топлива, температуре среды и статусе наклона передается радиопакетами непосредственно на GPS-трекер с поддержкой BLE на расстоянии до 15–20 метров. Прибор находится в ультранизком энергопотреблении и выходит на связь через заданные интервалы времени.

• Погрешность: аналогична проводным емкостным моделям — не более 1%.
• Преимущества: исключение многометровой проводки вдоль шасси грузовика, отсутствие риска перетирания изоляции или умышленного перекусывания сигнальной линии недобросовестными сотрудниками, взрывобезопасный герметичный корпус (IP69K), сокращение времени установки в 2–3 раза.
• Ограничения: бортовой спутниковый терминал должен иметь встроенный модуль Bluetooth, а элемент питания требует регламентной замены через 5–7 лет непрерывной работы.

3. Ультразвуковые накладные датчики (УЗД)

Ультразвуковой измеритель реализует метод бесконтактной эхолокации. Излучатель монтируется на внешнюю нижнюю плоскость топливного бака при помощи эпоксидного компаунда или металлического бандажа. Сенсор посылает сквозь металлическую или пластиковую стенку высокочастотный звуковой импульс, который распространяется в жидкости, отражается от границы сред «топливо–воздух» и возвращается обратно на приемник.

Электронный блок рассчитывает высоту столба горючего по времени двойного пробега волны с учетом известной скорости звука в данной среде.

• Погрешность: от 2% до 4% в штатных условиях; при активном движении или сильных вибрациях погрешность может возрастать до 5–8%.
• Преимущества: герметичность емкости не нарушается, бак не сверлится, что сохраняет официальную заводскую гарантию на дорогостоящую технику.
• Ограничения: критическая зависимость от плотности топлива, сбои при скоплении тяжелого парафинового осадка и грязи на дне бака, паразитные отражения от внутренних противоотливных перегородок, необходимость регулярной ревизии акустического контакта.

4. Штатные поплавковые (резистивные) датчики

Штатный автомобильный датчик уровня топлива устанавливается заводом-изготовителем на модуле топливного насоса. Его конструкция состоит из рычага с поплавком, скользящего по резистивной дорожке потенциометра при изменении уровня горючего.

Напряжение с реостата подается непосредственно на стрелочный или цифровой индикатор приборной панели. В телематике некоторые интеграторы пытаются подключать аналоговый выход штатного поплавка к входу GPS-трекера, однако такой подход не решает бизнес-задачи контроля.

• Погрешность: от 15% до 30% от объема резервуара.
• Ограничения: массивные конструктивные слепые зоны (поплавок не опускается до самого дна и упирается в ограничитель за 5–8 см до верхней стенки), ступенчатый дискретный сигнал, механическое стирание и окисление контактных дорожек. Обнаружить слив 20–30 литров по штатному поплавку технически невозможно.

5. Проточные расходомеры топлива (DFM)

Хотя расходомеры функционально относятся к датчикам расхода (ДРТ), а не уровня, их часто сравнивают с погружными моделями. Расходомер топлива DFM врезается непосредственно в топливную магистраль двигателя (в подающую и обратную линии) и ведет прямой учет объемного количества дизеля, физически прокачанного через прецизионную измерительную камеру с кольцевым поршнем.

• Погрешность: не более 1–2% от фактически сожженного объема.
• Преимущества: фиксация моментального потребления двигателем в разных режимах нагрузки (холостой ход, номинал, форсаж), полная независимость от формы емкости, наклонов кузова и дорожной тряски.
• Ограничения: прибор не видит уровень в баке и не способен зафиксировать слив топлива через заливную горловину или дренажный кран; кроме того, врезка в топливную систему повышает гидравлическое сопротивление и несет риск остановки двигателя при сильном засорении фильтра зимой.

Сравнительная таблица характеристик и точности датчиков

Для наглядной оценки технических параметров различных технологий измерения сведем их ключевые характеристики в общую сравнительную матрицу:

От чего зависит погрешность датчика и как свести ее к минимуму?

Заявленная в паспорте емкостного прибора точность (до 1%) может существенно деградировать при небрежном монтаже или некорректной настройке телематической программы. Чтобы система стабильно отслеживала мелкие сливы объемом от 5–10 литров, необходимо учитывать четыре ключевых физических и программных фактора:

1. Автоматическая температурная компенсация: Плотность и объем дизельного топлива подвержены значительному температурному расширению (коэффициент составляет около 0,0008–0,001 на 1°C). Бак объемом 600 литров, заправленный при температуре +25°C, при ночном похолодании до 0°C естественным образом уменьшит объем жидкости почти на 15 литров без всякого физического вмешательства. Качественный прибор оснащается встроенным датчиком температуры, а микропрограмма автоматически корректирует расчетный объем.
2. Прецизионная тарировка бака: Топливные емкости сложной формы (с выштамповками под карданный вал, скошенными углами или полукруглыми стенками) имеют выраженную нелинейную зависимость высоты столба от объема. Тарировка — это процесс последовательного дробного залива мерных доз топлива (по 10–20 литров) от пустого состояния до полного с сохранением контрольных точек в калибровочную таблицу. Чем больше шагов залива выполнено, тем точнее расчетный график.
3. Алгоритмы демпфирования и программной фильтрации: При разгоне, торможении, движении по грейдеру или преодолении уклонов топливо образует волны и кратковременные всплески уровня. В программном обеспечении GeoStatus применяются адаптивные математические фильтры (медианное сглаживание и экспоненциальное взвешивание), которые отсекают паразитные колебания и выстраивают монотонный график фактического расхода.
4. Стабильность диэлектрической проницаемости топлива: Смешивание зимнего и летнего сортов дизеля, попадание воды или использование агрессивных очищающих присадок временно изменяют диэлектрические свойства жидкости. Передовые датчики уровня премиального класса оснащаются технологией самокалибровки по эталонному сегменту, компенсирующей переход между различными марками горючего.

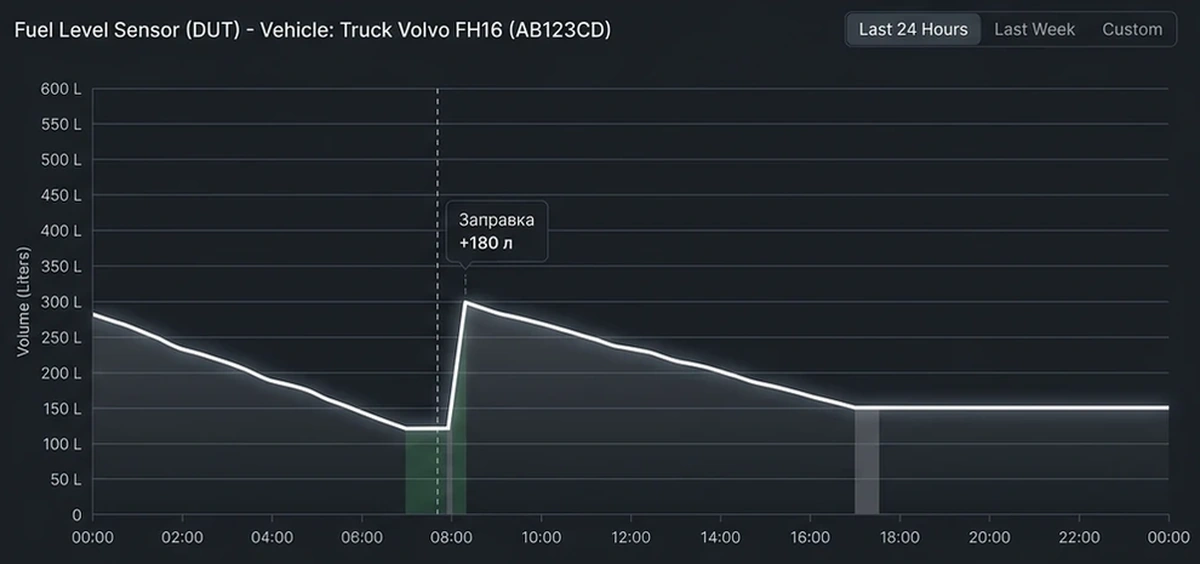

Реальный телематический график в интерфейсе GeoStatus: ровный расход на марше и четкая фиксация факта заправки без ложных срабатываний

Правила установки ДУТ в бак: монтаж, пломбирование и тарировка

Качество работы оборудования на 80% определяется профессионализмом установщика. Любое отклонение от регламента способно превратить высокоточный измеритель в источник ложных тревог и постоянных конфликтов между диспетчером и водителями.

Стандартный технологический процесс врезки емкостного датчика включает семь обязательных этапов:

1. Определение геометрического центра тяжести бака: Прибор монтируется строго по центру верхней плоскости емкости. Это критично, поскольку при поворотах, спусках и подъемах уровень топлива в центре колеблется минимально, что сводит к нулю амплитуду ложных пиков.
2. Безопасное высверливание отверстия: Работы на дизельных баках проводятся биметаллическими коронками на малых оборотах с применением густой консистентной смазки, которая удерживает металлическую стружку и не позволяет ей попасть внутрь топливной системы.
3. Индивидуальная подрезка измерительных трубок: Глубина бака замеряется штангенглубиномером. Длина трубок рассчитывается так, чтобы между их нижним торцом и дном бака оставался зазор 15–20 мм. Этот зазор защищает датчик от замыкания конденсатом и взмученным донным осадком.
4. Сухая калибровка «Пустой / Полный»: Перед окончательной фиксацией обрезанный датчик переворачивают, заполняя измерительный объем топливом, и регистрируют граничные значения электрической емкости в конфигурационной утилите.
5. Герметизация и механическое крепление: Фланец датчика садится на маслобензостойкую резиновую прокладку с нанесением специального герметика и стягивается саморезами со стопорными шайбами.
6. Обязательное номерное пломбирование: Все соединительные разъемы, крепежные винты фланца и крышка защитного кожуха пломбируются номерными роторными пломбами. Это исключает попытки тайного извлечения прибора, подкручивания калибровочных резисторов или впрыскивания посторонних жидкостей.
7. Процедура контрольной тарировки: Осуществляется полный слив остатков горючего из бака. Затем через автоматический мерник 2-го разряда порциями (например, строго по 20 литров для 500-литрового бака) топливо подается в бак. После успокоения жидкости текущее значение кода передается в софт. По завершении формируется индивидуальная матрица пересчета кодов в литры.

В случаях, когда автомобиль оснащен двумя баками, соединенными перепускным шлангом (как на магистральных тягачах), или единым баком сложной формы объемом свыше 700 литров, монтируются два синхронизированных датчика. Программный комплекс GeoStatus суммирует их показания, полностью компенсируя перетекание дизеля между емкостями при крене машины.

Матрица выбора: какой ДУТ подходит для конкретной техники?

В зависимости от условий эксплуатации, типа техники и специфики выездных задач оптимальная модель датчика различается:

• Магистральные тягачи и региональная логистика (MAN, Scania, КАМАЗ, Sitrak): Оптимален классический емкостной датчик с цифровым интерфейсом RS-485 или беспроводной BLE-датчик. Обеспечивает максимальную стабильность на длинных плечах доставки, устойчив к перепадам температур и легко пломбируется.
• Строительная, карьерная и дорожная спецтехника (экскаваторы, бульдозеры, грейдеры): Настоятельно рекомендуется беспроводной емкостной Bluetooth BLE датчик в армированном антивандальном корпусе. На подвижных сочленениях и стрелах спецтехники кабели часто перетираются камнями и ветками. Беспроводной монтаж полностью снимает проблему обрыва проводки.
• Малотоннажный коммерческий транспорт и LCV (ГАЗель, Ford Transit, рефрижераторы доставки): Рекомендуется компактный емкостной датчик глубиной до 30–40 см или интеграция бортового контроллера с CAN-шиной автомобиля, если бак не позволяет выполнить безопасную врезку.
• Бензовозы, цистерны и топливозаправщики: Применяются взрывозащищенные емкостные датчики с маркировкой искробезопасности 0ExiaIIBT6 или накладные ультразвуковые комплексы, исключающие контакт с парами светлых нефтепродуктов.

Экономический эффект внедрения в цифрах (B2B-статистика)

Внедрение точного приборного учета ГСМ в корпоративных автопарках дает мгновенный измеримый экономический результат, подтвержденный практикой внедрения платформы GeoStatus на сотнях предприятий:

Интеграция ДУТ в единую экосистему телематики предприятия

Один только датчик в баке — это лишь источник сырых цифр. Максимальный финансовый эффект достигается тогда, когда прибор включен в сквозную цифровую цепочку управления предприятием:

• Аппаратная связка: О том, как правильно выбрать и подключить бортовой терминал с поддержкой цифровых протоколов, читайте в руководстве по GPS трекерам с датчиком топлива.
• Борьба с саботажем: О том, как выявлять сложные схемы хищений (сливы через технологическую обратку двигателей, подмес керосина или использование магнитов), подробно описано в материале как контролировать слив топлива на предприятии.
• Бухгалтерский учет и путевые листы: О сквозной интеграции данных телематики с 1С, электронными путевыми листами и автоматической сверке топливных карт читайте в статье про программу для учета ГСМ.
• Комплексный мониторинг: Узнайте больше о контроле пробега, моточасов и геолокации транспорта на странице решения мониторинг спецтехники и автопарка GeoStatus.

Частые вопросы о датчиках уровня топлива (FAQ)
